產品描述 Product Description 1、場景 恒壓供水系統：采用壓力傳感器、PLC和變頻器作為中心控制裝置，實現所需功能。安裝在管網干線上的壓力傳感器，用于檢測管網的水壓，將壓力轉化為4～20 mA的電流或者是0~10V的電壓信號，提供給變頻器。將管網的實際壓力經反饋后與給定壓力進行比較，當管網壓力不足時，變頻器增大輸出頻率，水泵轉速加快，供水量增加，迫使管網壓力上升。反之水泵轉速減慢，供水量減小，管網壓力下降，保持恒壓供水。
2、恒壓供水行業用到的儀表 壓力變送器
參數：壓力0.6-1.0MPa，常溫，介質自來水。
選型：量程選擇工作壓力的1.5-2倍，1MPa或者1.6MPa，4-20mA或者0-10V輸出。
作用：檢測管網的水壓，將壓力信號提供給變頻器。
3、壓力變送器在恒壓供水中的注意點： 1.安裝位置離水泵遠一些，水泵是大功率的設備，內部有磁場，會對壓力變送器的穩定性產生一定的干擾。
2.抗干擾處理：接地、加剛干擾板子（起到的效果一般）、空間隔離，加金屬罩子、電源隔離，與水泵電源區分。
3.安裝位置離閥門距離也要遠一些，閥門開啟關閉，水流會有回流的過程，可能會產生負壓，壓力變送器芯體損壞，處理方法一般加阻尼和擋板。
4、變頻恒壓供水系統的組成 變頻恒壓供水系統主要由變頻器、PLC、壓力變送器和終端水泵機組組成，形成一個完整的閉環調節系統。

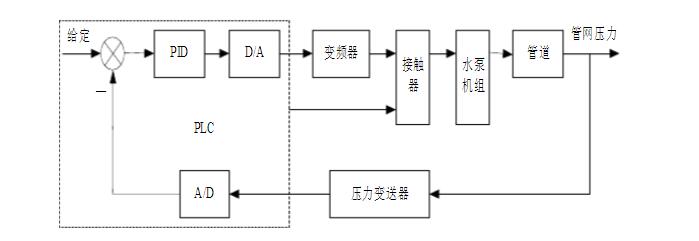

恒壓供水控制系統控制流程圖
(l) 執行機構：執行機構是由一組水泵組成，包括一臺變頻泵和兩臺工頻泵，變頻泵通過變頻器發出控制信號對電機轉速進行調整，使水量穩定在可控范圍內；工頻泵只有啟停功能，當用戶用水量很大時（變頻泵已經達到額定功率，但仍無法滿足用戶需求），工頻泵開始投入工作。
(2) 信號檢測機構：在系統運行時，需要檢測相關信號來及時調整執行機構的工作狀態，此時就需要檢測管網水壓信號、水池水位信號和報警信號。管網水壓信號檢測的是用戶管網的水壓值，他是整個系統的主要反饋信號。由于終端檢測得到的是模擬信號，需要經過A/D轉換。為了提高系統的可靠性，還需對供水的上下限壓力進行檢測，電接點壓力表就能很好的完成這一任務，檢測結果通過數字量傳給PLC進行檢測；水池水位信號是檢測水源的充足性。當信號有效時，控制系統會自動檢測并對系統實施保護控制，以防止水泵空抽而損壞電機和水泵。液位傳感器通常安裝于水池中；報警信號是當工作組機構運行有錯誤時輸出信號，系統進行相應的開關控制以此保護整個系統。
(3) 控制機構：控制系統包括PLC、變頻器和電控設備，一般整體安裝于控制柜中。PLC是變頻恒壓供水控制系統的最核心部件。PLC直接處理系統中傳來的各方數據，如壓力信號、液位信號、報警信號等，對收集的數據和設定數據進行比較，再做出相應的控制操作；變頻器是PLC的執行單元，PLC送來的控制信號作用于變頻器，變頻器通過改變調速泵的運行頻率，完成對調速泵的轉速控制。

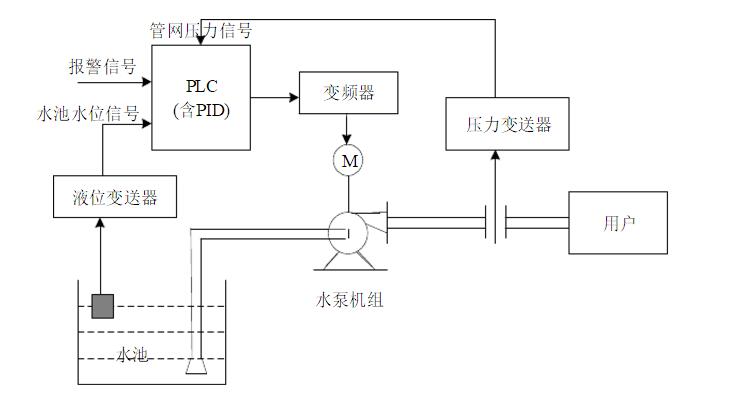

恒壓供水控制系統框圖
